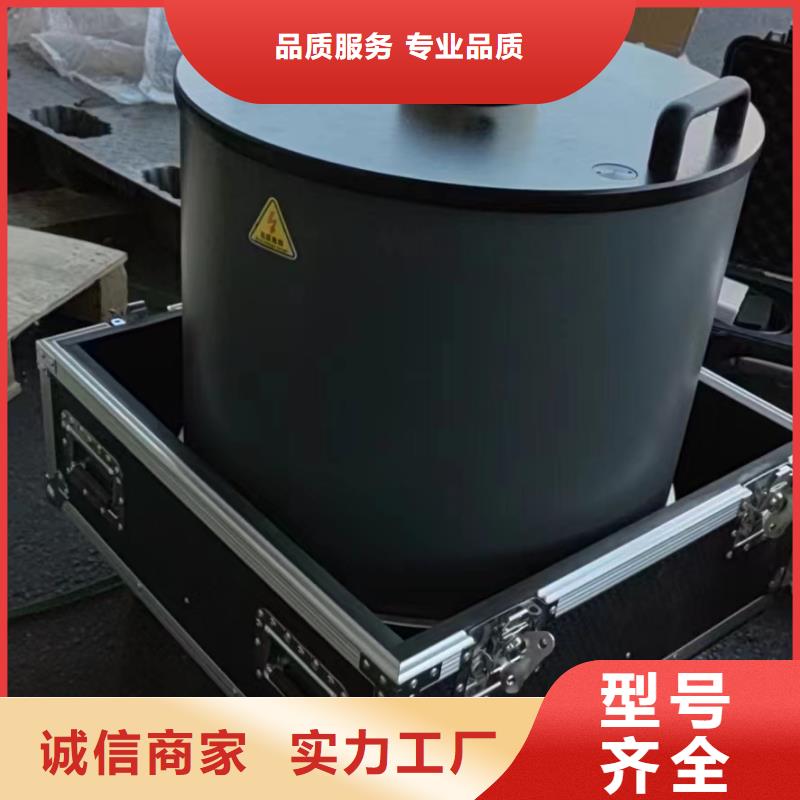

新余振荡波局放耐压试验系统 系统的性能及特点1）采用交流串联谐振升压＋振荡波测试局放的方法、设备合二为一。一套设备既可完成局放试验又可做交流耐压试验，一机两用。增加了设备的使用效率。且交流耐压试验符合现有规程2）适用于新电缆（投运前）交接试验及老电缆（停电后）预防性试验。3）遵循IEC60270标准测量电缆局放量。4）对电缆局放点进行距离测量。5）测量电缆接头位置及全长距离。6）变频主机可以根据国网的相关规程设定电压自动升压，笔记本系统自动采集数据，简单方便。7）采用硬件和软件相结合抗干扰技术,可有效去除外部干扰。8）软件专家系统，同时显示局部放电波形、放电量和测试电压等参数，对测试数据进行实时保存、生成测试报告及打印等功能。　　　3、10kV测试系统介绍3.1主要技术指标：（1）、试品电容量：≤2ｕF（约5km）（2）、试验电压：AC 21.6kV（3）、阻尼振荡波频率范围：30～600Hz（4）、变频串联谐振耐压试验频率范围：20～300Hz（5）、局放测试范围：10PC～20nC （6）、局放定位精度：1％

新余振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于激活状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 推荐的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。
